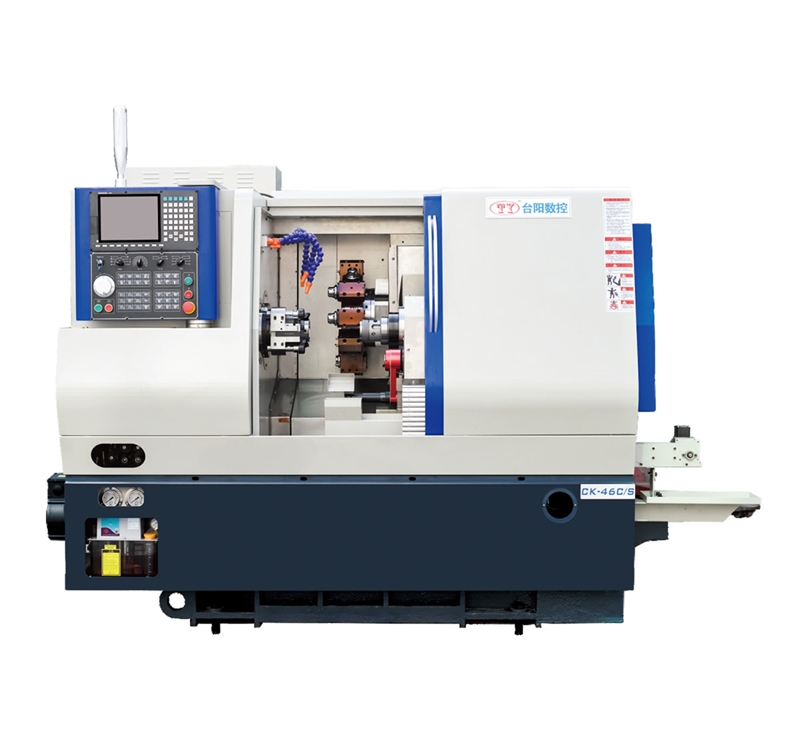

CK-46C/S雙主軸雙刀塔車銑復合機
- 所屬分類：CNC數控車床
- 二維碼：
-
1.新設計雙層結構床身，抗震性強，保證了精度的穩定性
2.所有導軌均采用滾柱導軌，增強了滑動面積，進一步增強了鋼性和抗震性能，實現了強力切削并延長了刀具的使用壽命;
3.X.Y軸90度設計，保證了加工精度和機床的穩定性:
4.12工位伺服動力刀塔，大齒盤設計，鋼性更強，換刀速度快;
5.副刀塔為6工位伺服刀塔，回轉半徑小，換刀速度更快;
6.第一主軸和第二主軸實現無縫銜接，雙通道同時加工，從而實現復雜產品的高技術要求;
7.可選配吹油或吹氣裝置，便于清洗夾頭，內置頂料裝置;8.預留副主軸位置可更換液壓或伺服尾座，加工長軸類產品更具優勢
- 產品描述
機床配置機型 Machine Tool Coniguration Model
項目 Item
標配/選配 Standard configuration / Opti onal configuration
系 統/驅動 System/Driver
新代22TB
主軸 Principal axis
臺灣鍵椿
絲桿/導軌/滑塊 Screw rod / Guide rail / Slider
臺灣上銀
軸承 Bearing
日本NSK
電器 An electical appliance
法國施耐德
主軸電機 Spindle motor
新代
刀塔 Knife tower
伺服刀塔（豐一刀塔）
機床參數/機型Machine tool parameters/models
項目 Item
CK-46C/S雙主軸雙刀塔車銑復合機
單位 Unit
專案
Special case
名稱 Name
規格(Specifications)
第一主軸加工范圍
First spindle Processing range
棒材通孔直徑 Rod through-hole diameter
前推φ42/后拉φ46
mm
加工工件長度 Processing workpiece length
300
mm
第二主軸加工范圍
Second spindle Processing range
棒材通孔直徑 Rod through-hole diameter
前推φ30/后拉φ35
mm
加工工件長度 Processing workpiece length
155
mm
X/Y/Z軸移動
X/Y/Z Axis Movement
Z1軸行程 Z1 axis travel
315
mm
X1軸行程 X1 axis travel
165
mm
Y軸行程 Y axis travel
±40
mm
Z2軸行程 Z2 axis travel
335
X2軸行程 X2 axis travel
155
Z1/X1/Y/Z2/X2軸快速移動率 Z1/X1/Y/Z2/X2 axis rapid movement rate
25
m/min
機器精度
Machine precision
Z1/X1/Y/Z2/X2軸重復精度 Z1/X1/Y/Z2/X2 axis repeatbility accuracy
±0.003
mm
Z1/X1/Y/Z2/X2軸定位精度 Z1/X1/Y/Z2/X2 axis positioning accuracy
±0.005
mm
刀座
Cutterbed
主刀塔 Main Knife Tower
12工位BMT45伺服動力刀塔
/
主刀塔刀柄規格 Main Knife Tower handle specifications
方25*25/圓φ32/動力頭BMT45
/
副刀塔 Deputy Knife Tower
6工位伺服刀塔
mm
副刀塔刀柄規格 Specifications of secondary turret handle
方20*20/圓φ25
mm
主軸
Spindle
主軸鼻端形式 Spindle nose form
A2-5/主軸通孔φ56
/
主軸通孔直徑 Diameter of spindie through hole
A2-4/主軸通孔φ46
/
控制系統
Control system
控制器 Controller
新代22TB系統
套
主軸馬達功率 Spindle motor power
9.5
kw
副主軸馬達功率 Auxiliary spindle motor power
3.7
kw
主軸轉速 Spindle speed
5000
rpm
X1軸伺服馬達功率 X1-axis servomotor power
1.7
kw
Z1軸伺服馬達功率 Z1-axis servo motor power
1.7
kw
Y軸伺服馬達功率 Y-axis servo motor power
2.4
kw
X2軸伺服馬達功率 X2-axis servomotor power
1.1
kw
Z2軸伺服馬達功率 Z2-axis servo motor power
1.7
kw
動力頭伺服馬達功率 power head servo motar power
2.6
kw
外形尺寸
Size
長*寬"高 L*W*H
2300*1660*1830
mm
特別說明 Special note
1.拆掉第二主軸和副刀塔，可變更機型為:CK-46C動力車型復合機
2.拆除第二主軸和副刀塔，安裝液壓或伺服尾座，可變更機型為:CK-46C/W動力車銑帶尾頂機 - 關于臺陽
